Как выбрать подержанный рефлектометр

Определите свои потребности

Перед покупкой четко сформулируйте, для каких задач вам нужен рефлектометр. Это может быть диагностика оптоволоконных сетей, сертификация линий связи или внутренние испытания. От целей использования зависит необходимый динамический диапазон, длины волн, точность измерений и другие параметры. Также важно учитывать условия эксплуатации прибора: будет ли он использоваться в полевых условиях или в лаборатории. Нужен ли портативный прибор или модульное решение с возможностью расширения функционала.

Проверка рефлектометра

Техническое состояние

При покупке б/у оборудования важно проверить его работоспособность. Вот несколько ключевых аспектов:

• Визуальный осмотр – обратите внимание на наличие повреждений корпуса, дисплея, разъемов. Вмятины, царапины или следы ремонта могут свидетельствовать о жесткой эксплуатации прибора. Посмотрите, есть ли на приборе оригинальные гарантийный пломбы производителя. Если их нет, то возможно прибора вскрывался и внутри проводились какие-то манипуляции. Как правило используют дешевые пигтейлы для замены коннектора рефлектометра, что приводит к ухудшению характеристик прибора, а также к невозможности его поверки.
• Работа аккумулятора – уточните его состояние, так как со временем аккумуляторы теряют емкость. Если батарея держит заряд менее 50% заявленного времени работы, возможно, ее придется заменить. Батареи для измерительного оборудования порой стоят дорого, а для БУ оборудования уже могут не выпускаться.
• Качество измерений – желательно протестировать рефлектометр на реальном кабеле или использовать эталонные образцы. Проверьте стабильность и точность измерений. Можно взять две компенсационных катушки, соединенных в одну линию. Прибор не должен выдавать ошибок при измерении. Особенно о состоянии первого коннектора или качестве подключения.
• Калибровка и ПО – убедитесь, что устройство откалибровано и поддерживает актуальные версии программного обеспечения. Без регулярной калибровки прибор может выдавать неточные данные.
• Дополнительные функции – некоторые модели поддерживают расширенные функции, такие как многоимпульсное тестирование, наличие встроенного измерителя мощности и VFL, поддержку микроскопа для анализа состояния коннектора. Проверьте, что все дополнительные функции также работают.

Источник покупки

Рефлектометр лучше покупать у проверенных продавцов. Рассмотрите такие варианты:

• Официальные поставщики и сервисные центры – часто предлагают подержанные приборы с гарантией. Покупка у них может быть дороже, но зато дает уверенность в исправности прибора.
• Частные объявления – позволяют найти более выгодные предложения, но важно тщательно проверять устройство и договариваться о тестировании перед покупкой.
• Аукционные и специализированные площадки – могут предложить выгодные цены, но требуют внимательности к условиям продажи. Обратите внимание на условия возврата и репутацию продавца.
• Компании, занимающиеся продажей восстановленного оборудования – такие компании проводят диагностику и ремонт перед продажей, что может быть надежным вариантом.

Документация и комплектность

При покупке уточните наличие:

• Инструкции по эксплуатации
• Кабелей и адаптеров для зарядки
• Программного обеспечения и лицензий
• Чехла или кейса для хранения
• Сертификатов калибровки

Отсутствие каких-либо элементов может привести к дополнительным расходам. Например, отсутствие лицензии на программное обеспечение может сделать некоторые функции прибора недоступными.

Цена и рентабельность

Сравните стоимость б/у рефлектометра с ценами на новые модели. Иногда небольшая доплата за новое устройство может оказаться более выгодной инвестицией в долгосрочной перспективе. Также учитывайте возможные затраты на замену аккумулятора, обновление ПО, калибровку или возможный ремонт. Если требуется ремонт, то уточните кто его может провести и какая будет стоимость. Это позволит получить скидку при покупке.

Гарантии и условия возврата

Некоторые продавцы предлагают гарантию на подержанное оборудование. Желательно выбирать рефлектометр с возможностью возврата или хотя бы короткой гарантией, чтобы успеть проверить его работоспособность.

Проверка на месте перед покупкой

Если возможно, лично протестируйте прибор перед покупкой. Вот несколько шагов:

• Включите устройство и проверьте загрузку ПО.
• Подключите тестовый кабель (компенсационную катушку) и выполните измерение.
• Сравните полученные данные с эталонными значениями.
• Проверьте все разъемы и порты на исправность. Лучше всего использовать микроскоп для проверки состояния выходного коннектора рефлектометра. Поврежденные коннекторы – самая частая причина обращений с оптическими рефлектометрами в сервисный центр.

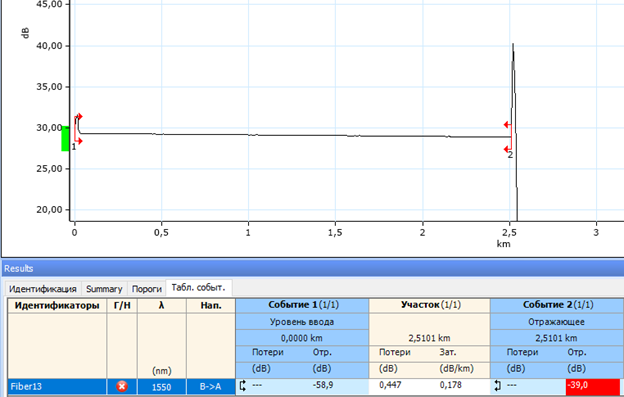

• Если микроскопа нет – обратите внимание на отражение на первом событии рефлектометра (0 метров на графике). Качественный коннектор должен показывать примерно такое результат

Если значение обратного отражения хуже, чем -45 дБ (-20 ~ - 35), то стоит попробовать почистить коннектор и попробовать снова. Грязный или поврежденный коннектор дает результат, как на изображении ниже

На 1 событии видно отражение -32 дБ, что может говорить о грязном или поврежденном коннекторе.

Зачастую, оборудование, которое приходит в сервисный центр имеет поврежденный коннектор, который выглядит в микроскоп, как на фото ниже.

От покупки такого прибора – стоит отказаться.

Так должен выглядеть чистый коннектор без повреждений

Если коннектор в порядке, измерения корректны – продолжаем проверку.

• Проверьте работоспособность всех портов прибора (USB, RJ45 и т.д.)
• Поработайте прибором от батареи и проверьте как быстро она разряжается
• Проверьте, что продавец предлагает ОРИГИНАЛЬНОЕ зарядное устройство. Подключите его к прибору и дождитесь, что батарея начала заряжаться. Часто с приборами идут неоригинальные адаптеры, что может привести к выходу из строя цепи питания оборудования и дорогостоящему ремонту.
• Проверьте наличие оригинальных заводских пломб производителя, наличие трещин на экране прибора. Посмотрите на экран под разными углами. Не всегда удается увидеть трещину.


• Попросите у продавца свидетельство о поверке рефлектометра. Это один из документов, который подтверждает корректность работы оборудования. Посмотрите, чтобы поверка была сделана недавно. Также стоит обратиться в лабораторию, которая выдала свидетельство и убедиться в оригинальности этого документа. Можно самостоятельно проверить информацию через систему ФГИС АРШИН. Как это сделать – есть в разделе ПОЛЕЗНОЕ, вкладка – Вопросы по поверке.
• Если действующего свидетельства о поверке нет, то попробуйте договориться с продавцом, чтобы провести поверку рефлектометра в лаборатории. Она часто спрашивается при предоставлении результатов измерений и стоит не очень дорого, по сравнению со стоимостью прибора (оцени порядок цен можно в разделе поверка. Договоритесь с продавцом, что если прибор пройдет поверку, то вы компенсируете эту стоимость. Если же прибор поверку не проходит, то значит потребуется ремонт оборудования для его использования.

Покупка подержанного рефлектометра – разумный шаг, если подойти к выбору внимательно. Проверяйте состояние прибора, работоспособность, документацию и сравнивайте цены. Следуя этим рекомендациям, вы сможете приобрести качественный прибор по выгодной цене и без неприятных сюрпризов.
