Инструменты монтажника ВОЛС: комплектация профессионала для качественного монтажа

К квалификации монтажника и его оборудованию предъявляются строгие требования. Неправильно выбранный или некачественный инструмент не просто замедляет работу — он может влиять на качество смонтированной линии связи. Микротрещина на световоде, оставленная неподходящим стриппером, может проявить себя через несколько месяцев после сдачи объекта полным обрывом волокна. Экономия в несколько сотен рублей на этапе закупки оборудования оборачивается тысячами рублей убытков при последующем поиске и устранении аварии. Поэтому формирование профессионального комплекта монтажника ВОЛС — это инвестиция в качество и надёжность.

Стриппер: точная механика для подготовки волокна

Когда речь заходит о зачистке оптического волокна перед сваркой, подавляющее большинство профессионалов выбирают стриппер CFS-3. Это не просто инструмент, а своеобразный эталон в своей нише. Его конструкция продумана и универсальна уже многие годы.

Главная инженерная ценность CFS-3 заключается в том, что он объединяет три операции в одном корпусе. Первое рабочее отверстие диаметром 900 мкм аккуратно удаляет внешнюю защитную оболочку патч-корда или дроп кабеля диаметром от 1,6 до 3 мм до диаметра 900 мкм. Второе отверстие, рассчитанное на диаметр 250 мкм, снимает буферное покрытие пигтейла, не задевая лаковый слой. И, наконец, самое маленькое отверстие диаметром 125 мкм прецизионно снимает лак до оболочки оптического волокна диаметром 125 мкм, не оставляя на ней царапин и сколов.

Качество работы этого стриппера для зачистки напрямую коррелирует со скоростью монтажных работ. V-образные режущие кромки в CFS-3 изготовлены из специальной инструментальной стали и откалиброваны с микронной точностью на заводе. Пользователю не нужно ничего подстраивать или регулировать — инструмент готов к работе сразу из упаковки. Если вы планируете купить стриппер для регулярной профессиональной деятельности – это лучший выбор на рынке. Но настоятельно рекомендуется избегать дешёвых копий. Внешне похожие реплики часто имеют незначительный люфт в шарнире или несоответствие диаметров отверстий, что приводит к неравномерному снятию лака и появлению насечек на кварцевом покрытии волокна. Эти дефекты невооружённым глазом не видны, но именно они становятся причиной непрохождения теста на растяжение при тестировании волокна на разрыв сварочным аппаратом.

Важно понимать, что стрипперы для снятия изоляции с волокна — это расходный материал с ограниченным ресурсом. Ресурс оригинального CFS-3 составляет несколько тысяч циклов зачистки, после чего режущие кромки неизбежно затупляются. Признаком необходимости замены является ухудшение качества очистки, частые обрывы волокна при зачистке или необходимость прикладывать чрезмерное усилие при снятии лака. Опытные монтажники всегда держат в запасе новый стриппер для оптического волокна, так как работа тупым или неотрегулированным инструментом гарантированно приводит к повреждению волокна. Для продления срока службы рекомендуется периодически очищать лезвия безворсовой салфеткой, смоченной в изопропиловом спирте, особенно после работы с кабелями, имеющими гидрофобное заполнение.

Ножницы по кевлару: борьба с арамидными нитями

Практически в каждом оптическом кабеле, порой даже простых абонентских «дропах», присутствуют нити из арамидного волокна, более известного под брендом «Кевлар». Эти нити обеспечивают высокую механическую прочность на разрыв, позволяя протягивать кабель в канализации или по столбам без риска повредить хрупкие оптические волокна. Однако при разделке кабеля монтажник сталкивается с серьёзной проблемой: кевлар чрезвычайно плохо поддаётся резке обычными инструментами. Канцелярские ножницы просто зажёвывают скользкие волокна, а бокорезы сминают пучок, не перерезая его до конца. Специализированные ножницы по кевлару Miller KS-1 лишены этих недостатков благодаря уникальной геометрии лезвий.

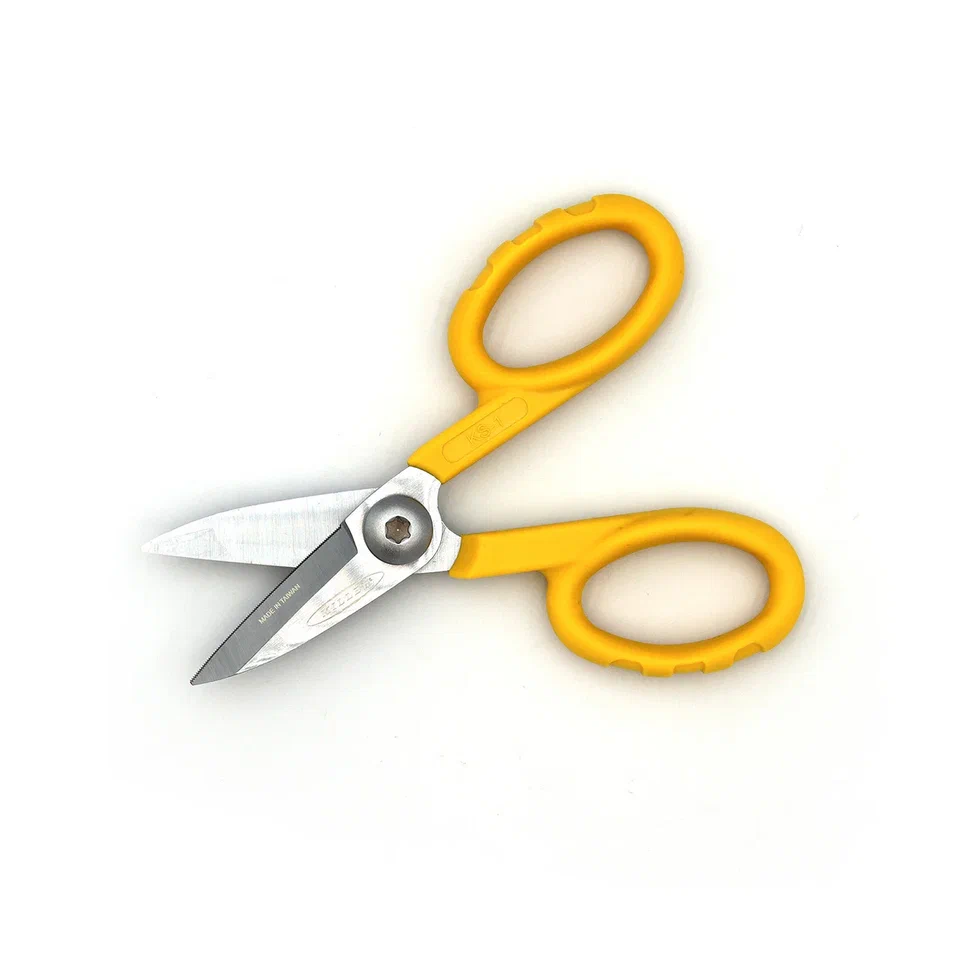

Главная конструктивная особенность KS-1 — наличие микроскопических зубцов (насечек) на одном из лезвий. Эти насечки надёжно фиксирует скользкий пучок арамидных нитей и не дают им смещаться в момент резки. Второе лезвие при этом остаётся гладким и выполняет роль ножа. Благодаря такому решению удаётся получить ровный, чистый срез без разлохмачивания. Лезвия изготовлены из высокоуглеродистой стали, легированной ванадием и молибденом, что обеспечивает твёрдость на уровне 58-60 HRC и высокую износостойкость.

Важно подчеркнуть узкую специализацию KS-1. Это именно ножницы по кевлару, а не универсальный режущий инструмент. Попытка резать ими стальную проволоку, медные жилы или даже толстые пластиковые стяжки приведёт к износу и потере работоспособности инструмента. Для силовых элементов в виде стального троса или проволоки в арсенале обязательно должны присутствовать качественные бокорезы или тросокусы. При правильной эксплуатации и своевременной очистке ресурса одного инструмента хватает на несколько лет интенсивной работы.

Дозатор для спирта: контроль чистоты на каждом этапе

Контроль загрязнений — краеугольный камень надёжности ВОЛС. Частица пыли размером всего 9 микрон способна полностью перекрыть сердцевину одномодового волокна, вызвав катастрофический рост вносимых потерь. Для удаления таких загрязнений применяется изопропиловый спирт высокой степени очистки (не ниже 99,7%). Дозатор для спирта с помповым механизмом решает сразу две проблемы: он закрыт, что не дает попасть грязи и влаге в спирт, и выдаёт строго дозированную порцию жидкости.

Корпус качественного дозатора изготавливается из полиэтилена высокой плотности (HDPE) или полипропилена. Эти материалы химически инертны по отношению к спирту и не выделяют примесей, способных испортить очищаемую поверхность. Стандартный объём ёмкости составляет 200-250 миллилитров, чего хватает на несколько сотен сварок. Помповый механизм при нажатии выдаёт ровно столько спирта, сколько необходимо для смачивания одной безворсовой салфетки. Это исключает перерасход реагента.

При использовании дозатора в полевых условиях следует соблюдать одно важное правило. Перед тем как убрать дозатор в кейс или сумку, необходимо закрыть клапан (обычно нужно повернуть верхнюю часть крышки до щелчка) и закрыть крышку. Если этого не сделать, при случайном нажатии на помпу в закрытом кейсе спирт вытечет и может повредить другие инструменты или документацию. Некоторые монтажники дополнительно надевают на горловину дозатора кусочек безворсовой салфетки, которая впитывает неизбежные микрокапли при каждом использовании.

Очиститель для коннекторов

Обслуживание смонтированных оптических кроссов — отдельная и очень ответственная задача. Торцы коннекторов со временем неизбежно загрязняются. Даже в чистых серверных комнатах на ферулы оседает микроскопическая пыль, а в неотапливаемых помещениях добавляется конденсат. Демонтаж панели с адаптерами ради очистки одного разъёма — операция трудоёмкая и рискованная, так как любое лишнее движение может нарушить соединение, особенно если до вас внутри был произведен монтаж с ошибками. Очиститель для коннекторов One-Click Cleaner от компании Fujikura (Фуджикура) (или его аналог ТК20) решает эту проблему быстро и эффективно.

Принцип действия устройства прост, но инженерно совершенен. Внутри компактного пластикового корпуса находятся катушки, на одной из которых намотана специальная нить. При нажатии на корпус из направляющего щупа выдвигается свежий участок нити, который входит в контакт с торцом ферулы. Благодаря внутреннему храповому механизму нить при выдвижении совершает вращательное движение на 180 градусов. Участок нити с загрязнением сматывается на вторую катушку внутри механизма. Этого достаточно, чтобы убрать с полированной поверхности частицы пыли и жировые отложения. Главное преимущество метода — отсутствие необходимости в жидких реагентах. Никаких разводов, никакого времени на высыхание.

Рынок предлагает несколько модификаций очистителя для коннекторов под разные типы разъёмов. Наиболее востребованы две версии: с диаметром направляющей 2,5 мм для коннекторов SC, FC и ST, а также с направляющей 1,25 мм для компактных коннекторов LC и MU. Существуют также специальные версии для очистки многоволоконных коннекторов MPO. Очистители One-Click Cleaner являются универсальными для полировок UPC и APC, а также подходят для коннекторов патч-кордов и очистку через адаптеры (розетки). Важно помнить, что очиститель для коннекторов One-Click — это устройство с ограниченным ресурсом. Стандартного картриджа хватает примерно на 500-600 циклов очистки, после чего он подлежит замене. Попытки перемотать картридж самостоятельно, как правило, не приводят ни к чему хорошему, т.к. сложно найти аналогичную нить. А использование загрязнённой нити сделает очистку неэффективной.

Инструмент для снятия оболочки кабеля

Любая разделка оптического кабеля начинается с удаления внешней полиэтиленовой оболочки. Операция кажется простой, но требует большой аккуратности. Слишком глубокий надрез повредит внутренние модули и может повредить оптические волокна. Недостаточный надрез — не позволит снять оболочку, и монтажнику придётся повторять операцию, что увеличит время на разделку кабеля. Инструмент для снятия оболочки кабеля Kabifix FK-28 спроектирован таким образом, чтобы исключить обе эти проблемы.

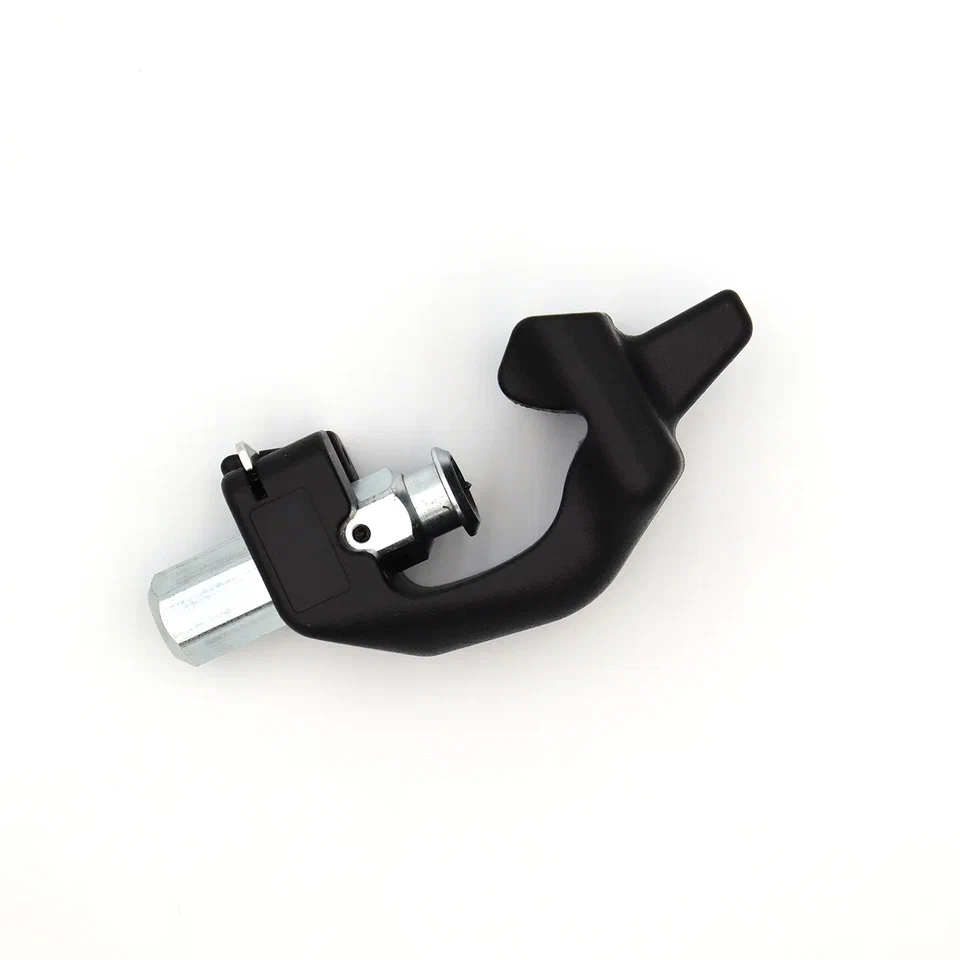

Главная особенность FK-28 — самоповоротное лезвие. В зависимости от направления движения инструмента относительно оси кабеля лезвие автоматически устанавливается либо для поперечного (кольцевого), либо для продольного разреза. Для выполнения кольцевого реза инструмент приставляется к кабелю перпендикулярно, после чего делается несколько вращательных движений. Затем, не меняя положения руки, достаточно плавно развернуть FK-28 вдоль кабеля и протянуть его на нужную длину — лезвие само переориентируется для продольного реза. Такая конструкция позволяет выполнить качественную разделку за считанные секунды.

Регулировочный винт на корпусе FK-28 даёт возможность точно выставить глубину погружения лезвия под толщину оболочки конкретного кабеля. Это особенно важно при работе с кабелями разных производителей, где толщина полиэтилена может варьироваться. Лезвие в FK-28 сменное, что делает инструмент для снятия оболочки кабеля практически вечным при условии своевременной замены режущего элемента. Инструмент успешно работает с кабелями диаметром от 6 до 28 мм, что перекрывает подавляющее большинство типов кабелей, используемых в магистральных и распределительных сетях.

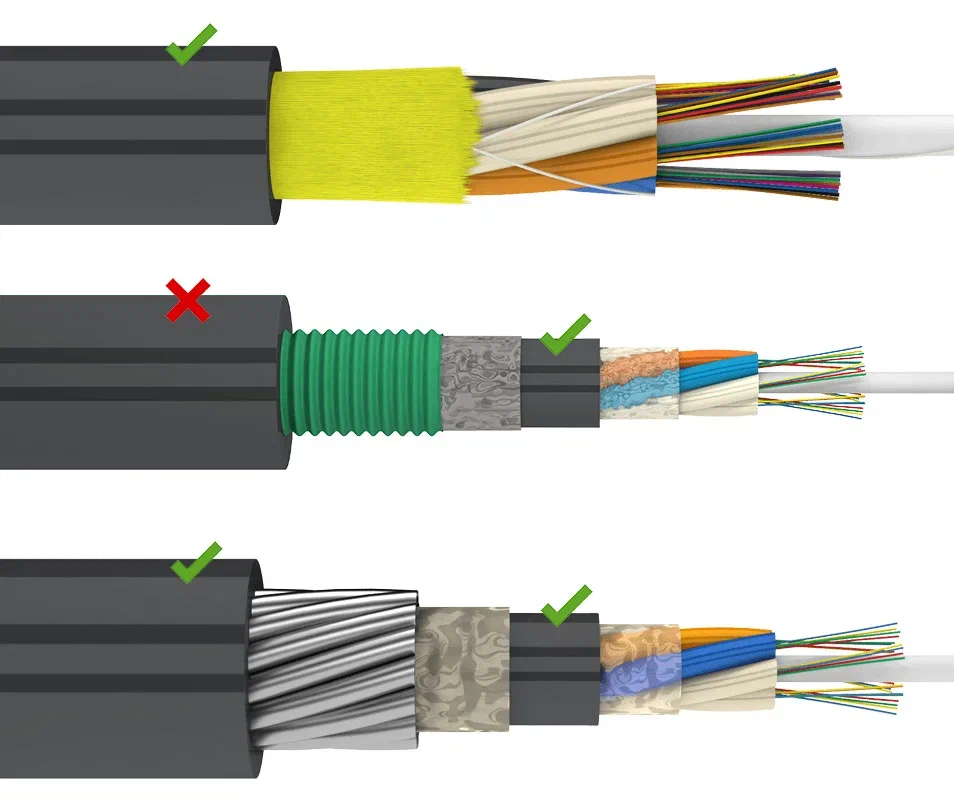

Важно помнить, что данный инструмент не подходит для снятия внешней оболочки кабеля с гофрированной броней для прокладки в кабельную канализацию. Kabifix FK-28 нужен для снятия внешней оболочки кабелей для прокладки в грунт с броней из стальных проволок, для снятия промежуточной оболочки таких кабелей и кабелей с гофрированной броней, для снятия оболочки самонесущих кабелей.

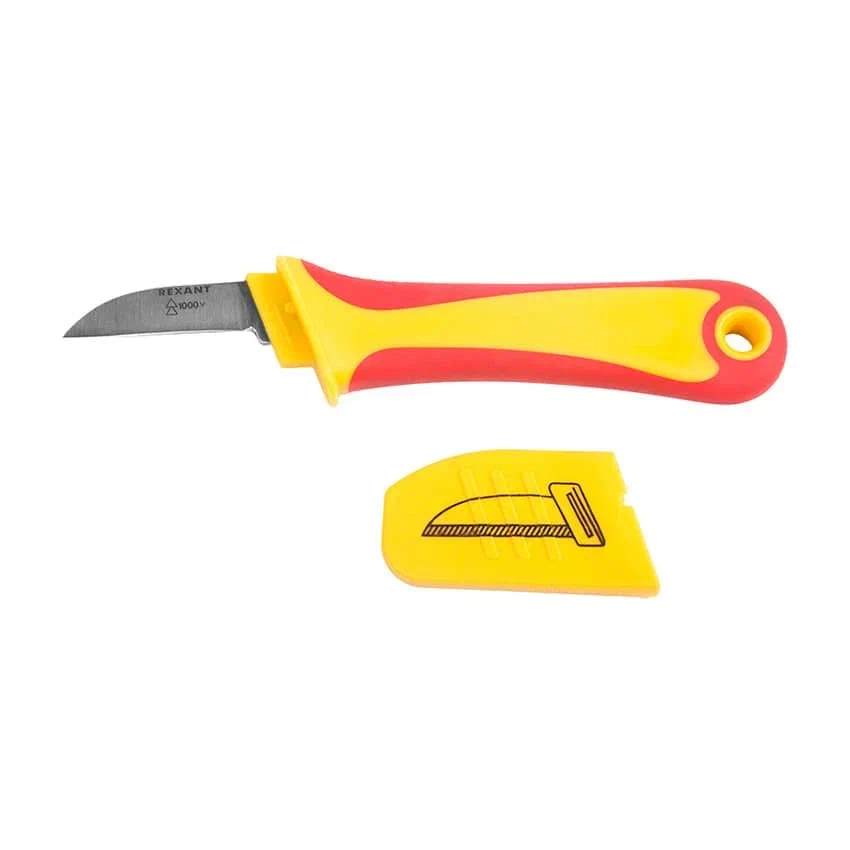

Нож монтажника для разделки оптического кабеля

При монтаже волоконно-оптических линий связи (ВОЛС) одним из базовых инструментов на начальном этапе работ является нож монтажника, предназначенный для аккуратного удаления внешних защитных оболочек.

Главная задача инструмента — сделать продольный или круговой надрез внешней оболочки, не повредив при этом модули и внутренние упрочняющие элементы.

Особенности конструкции "оптического" ножа

Обычные канцелярские ножи для этого не подходят из-за слишком острого и не прочного лезвия. Специализированные модели имеют ряд характерных черт:

• Наличие "пятки" (ограничителя). Это самое важное отличие. На кончике лезвия установлена специальная металлическая накладка-упор. Она не дает лезвию уйти вглубь кабеля глубже толщины оболочки.
• Изогнутое (серповидное) лезвие. Такая форма удобна для работы в труднодоступных местах и позволяет вести разрез вдоль кабеля с минимальным усилием. Лезвия изготавливаются из нержавеющей или инструментальной стали с высокой твердостью, чтобы долго оставаться острыми.
• Эргономичная рукоятка. Обычно работа ведется в перчатках. Двухкомпонентные рукоятки с противоскользящим покрытием обеспечивают надежный хват и снижают утомляемость рук.

Правильный нож монтажника для оптики — это не самый большой и не самый острый нож. Это инструмент с контролируемой глубиной реза и удобной рукояткой. Использование специализированного ножа сводит к минимуму риск брака (повреждение модулей и волокна при зачистке) и ускоряет процесс разделки.

Вспомогательный инструмент: бокорезы, отвёртки, фонарик

Ни один монтаж оптической муфты или кросса не обходится без набора вспомогательного инструмента, который, хоть и не является узкоспециализированным, должен быть высокого качества. На первом месте в этом списке стоят бокорезы. В арсенале монтажника ВОЛС бокорезы выполняют широкий спектр задач: от перекусывания нейлоновых стяжек и металлических элементов крепления до обрезки центрального силового элемента в виде стального троса или стеклопластикового прутка. Для работы с тросом предпочтительнее использовать специализированные тросокусы, но качественные бокорезы из хромованадиевой стали с режущими кромками высокой твёрдости вполне справляются с этой задачей при аккуратном выполнении операции.

Отвёртки в наборе монтажника — это не просто пара крестовых и шлицевых экземпляров. Для работы с современным кроссовым оборудованием часто требуются отвёртки с набором сменных бит, включая шестигранные или насадки торкс. Компактный набор бит с трещоточным воротком занимает минимум места в кейсе, но многократно расширяет возможности монтажника при работе с крепежом разного типа.

Налобный фонарик — элемент оснащения, который начинающие монтажники часто игнорируют, полагаясь на общее освещение помещения. На реальном объекте освещение редко бывает идеальным. Монтаж муфт нередко производится в колодцах кабельной канализации, на неосвещённых чердаках или в подвальных помещениях. Налобный светодиодный фонарь освобождает обе руки и направляет свет точно в рабочую зону. Современные модели имеют несколько режимов яркости, регулировку угла наклона и водозащищённый корпус. Некоторые монтажники предпочитают фонари на магнитном креплении, которые можно зафиксировать на металлической стойке или корпусе муфты, направив свет под нужным углом.

Расходные материалы: основа качественного монтажа

Даже самый совершенный инструмент не даст качественного результата без применения правильных расходных материалов. В работе с ВОЛС экономия на расходниках так же недопустима, как и экономия на основном инструменте. Рассмотрим базовый перечень того, что всегда должно быть в запасе:

• Изопропиловый спирт: применяется для обезжиривания волокна перед сваркой и очистки торцов коннекторов. Категорически запрещено использовать технический спирт или спиртосодержащие жидкости неизвестного происхождения — примеси в их составе пригорают к кварцу в электрической дуге, создавая центры рассеивания света и увеличивая затухание.
• Безворсовые салфетки: изготавливаются из нетканого материала, не оставляющего ворсинок. Обычная ткань или бумажные салфетки оставляют на очищаемой поверхности микроскопические волокна, которые притягивают пыль из-за статического электричества.
• КДЗС 40 мм и 60 мм: комплекты для защиты сварного соединения. Это гильзы, состоящие из термоусаживаемой внешней трубки, термоплавкого клея и стального стержня. Выбор длины КДЗС зависит от типа используемой сплайс-кассеты. Размер ячеек в кассете обычно соответствует либо 40, либо 60 мм. Лучше всегда держать с собой запас КДЗС.
• Защитные перчатки: это элемент техники безопасности. Нужно, чтобы под рукой было два вида – одни для защиты рук от порезов при разделке кабеля и работе с кабельной арматурой. Другие – для защиты кожи от воздействия химических составов, например, гидрофоба и жидкости для его удаления. Не стоит пренебрегать защитой.

В дополнение к перечисленному стоит упомянуть спиртовые салфетки в индивидуальной герметичной упаковке. Они удобны для работы на выезде, когда нет возможности развернуть полноценное рабочее место с дозатором. Однако их стоимость выше, поэтому в стационарных условиях экономически целесообразнее использовать дозатор и упаковку безворсовых салфеток.

Резюме

Качественный инструмент в руках специалиста — это не просто дань технологиям, а его визитная карточка. Хороший инструмент позволяет монтажнику не просто качественно выполнять работы, но и существенно повысить скорость их выполнения, что критически важно при больших объемах работ или сжатых сроках аварийного восстановления.

Каждая стадия монтажа — от разделки бронированного кабеля до очистки торца коннектора — требует специализированного приспособления. Использование универсальных инструментов (например, канцелярских ножей вместо ножа монтажника или дешёвых копий стриппера CFS-3) приводит к микротрещинам и сколам на кварцевом волокне. Такие дефекты не выявляются при стандартной проверке сварного соединения, но могут спровоцировать обрыв спустя месяцы эксплуатации под воздействием вибрации или перепадов температур. Таким образом, инвестиция в профессиональный инструмент — это прямая экономия на будущих аварийно-восстановительных работах и репутационных потерях.

Особого внимания заслуживает роль расходных материалов. Даже имея идеальный сварочный аппарат и прецизионный скалыватель, невозможно получить качественное соединение без чистого изопропилового спирта (99,7%), безворсовых салфеток и качественных гильз КДЗС. Экономия на этих «мелочах» (например, использование технического спирта с примесями) приводит к пригоранию загрязнений в дуге и росту затухания в точке сварки. Наличие достаточного запаса расходников — от запасных электродов до КДЗС и хомутов — позволяет монтажнику не прерывать работу на объекте и поддерживать стабильно высокое качество монтажа вне зависимости от внешних условий.

Ведущие производители инструмента для монтажа ВОЛС

Финальный список инструментов и расходных материалов для монтажника ВОЛС

Материал подготовлен на основе профессиональных требований к монтажу ВОЛС.
