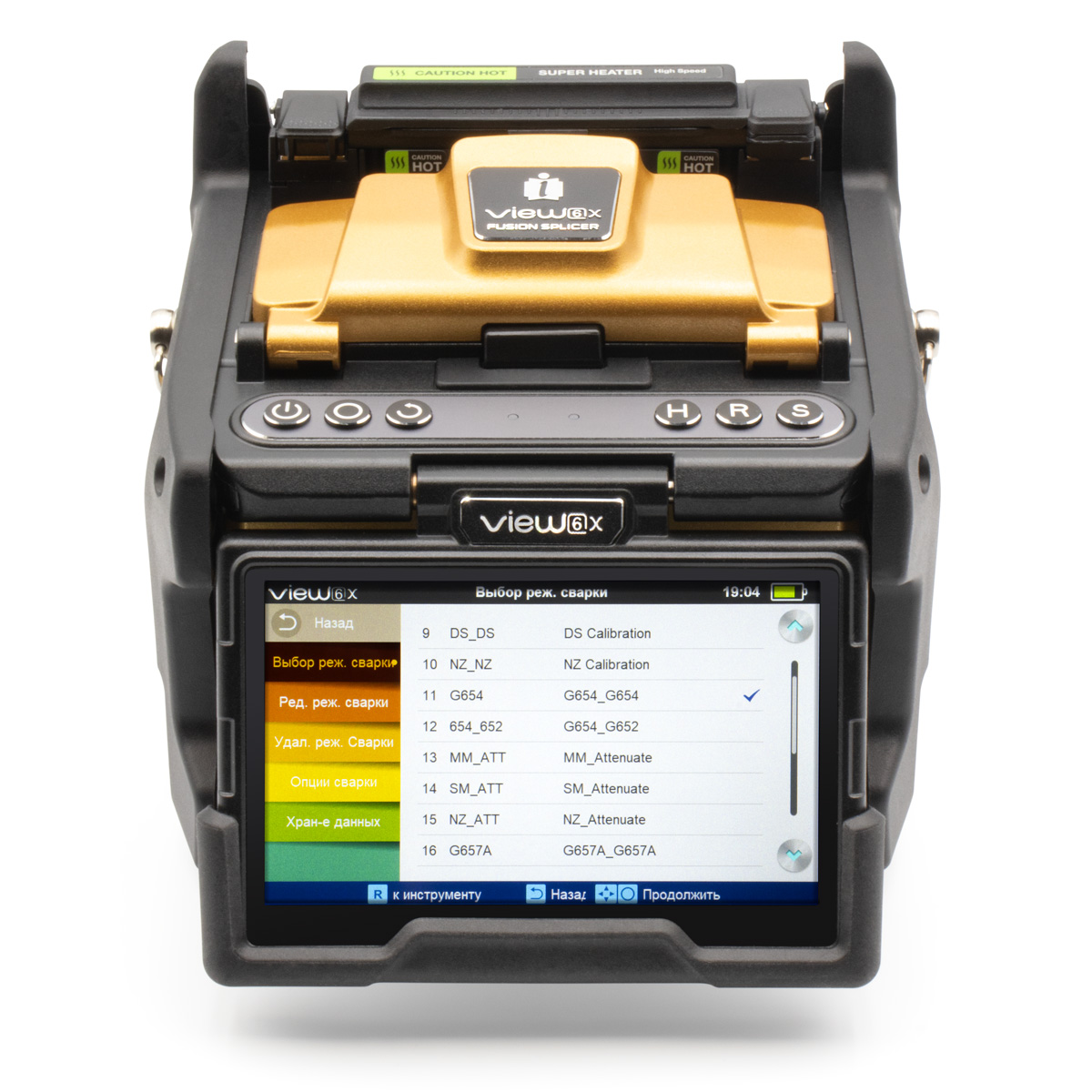

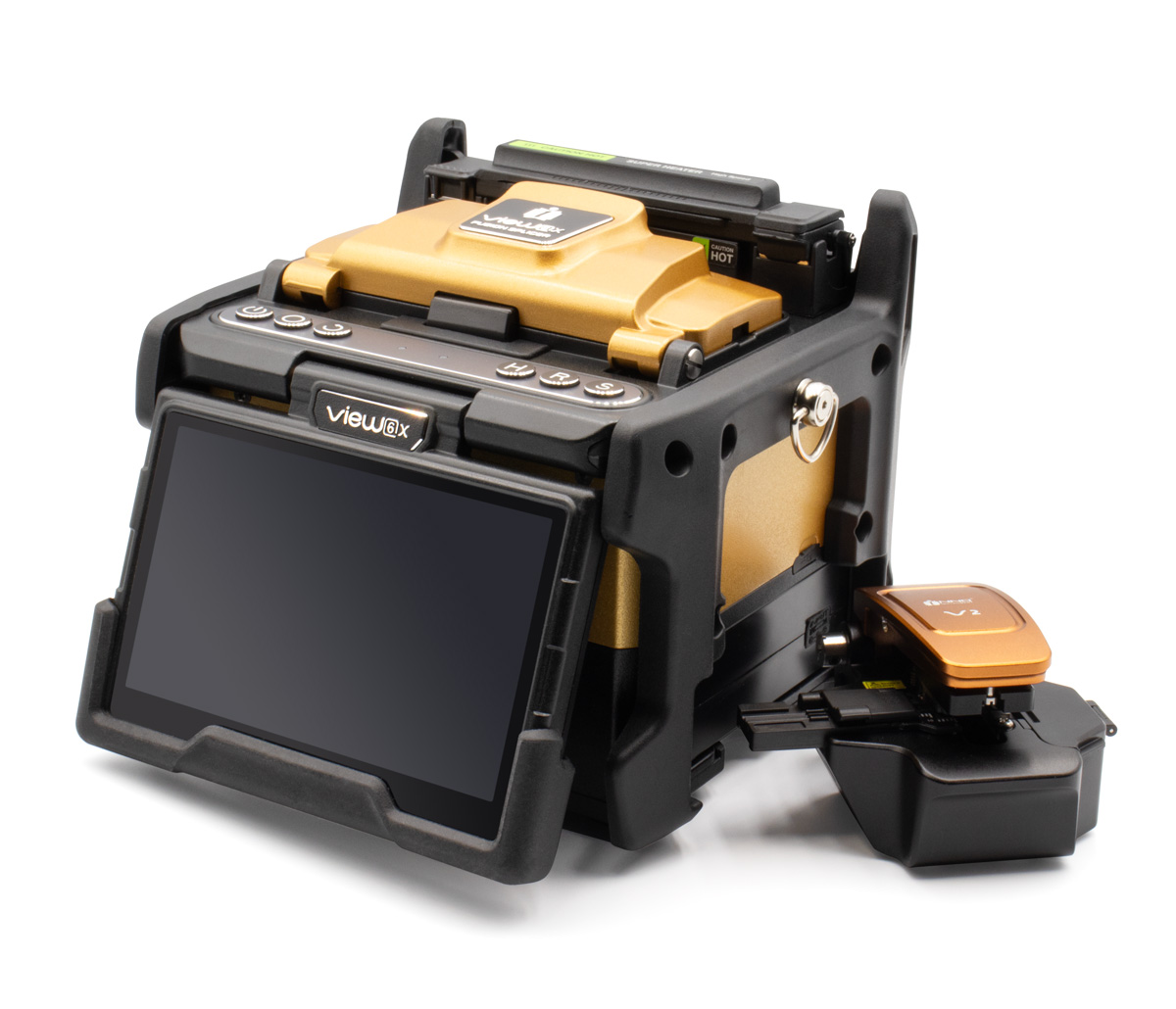

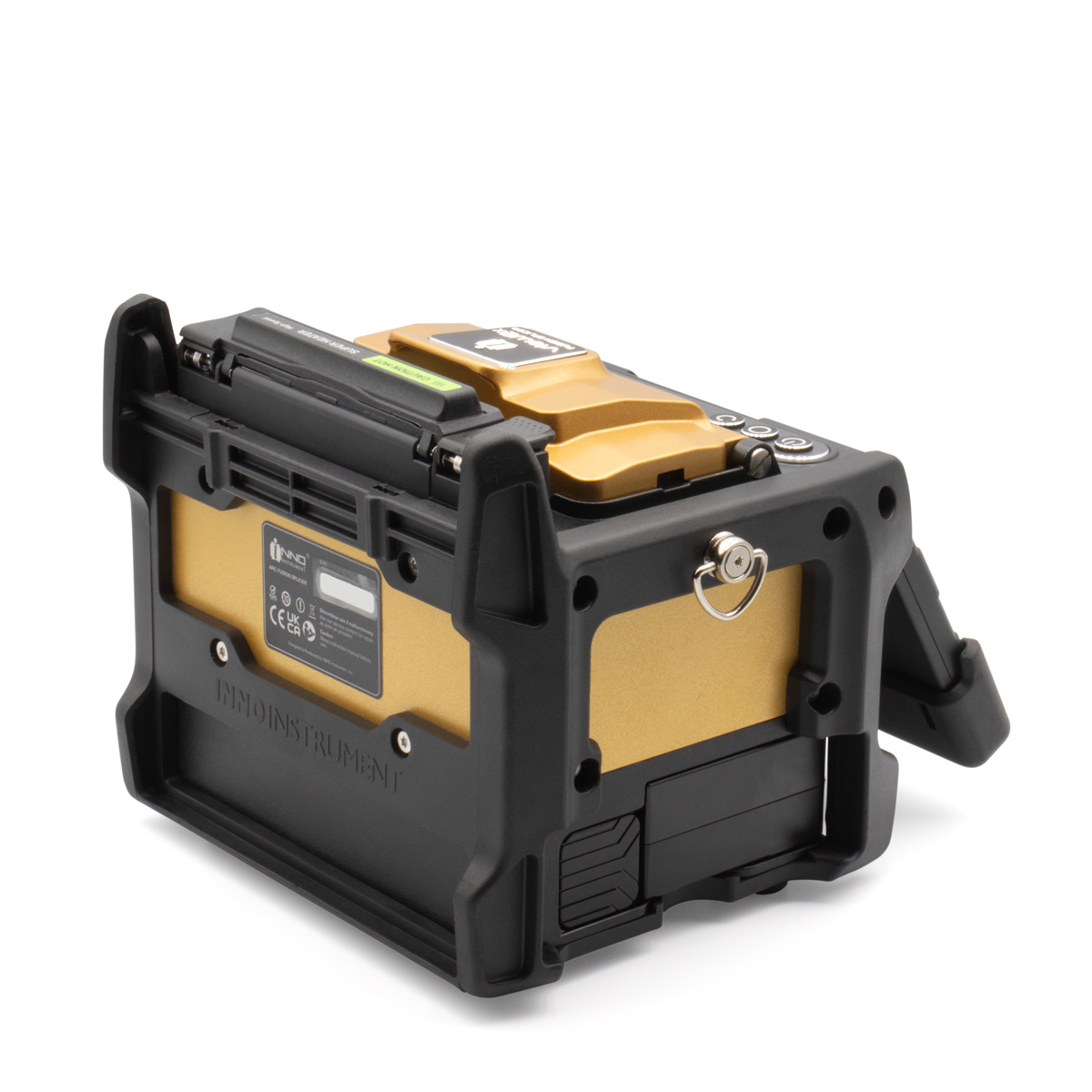

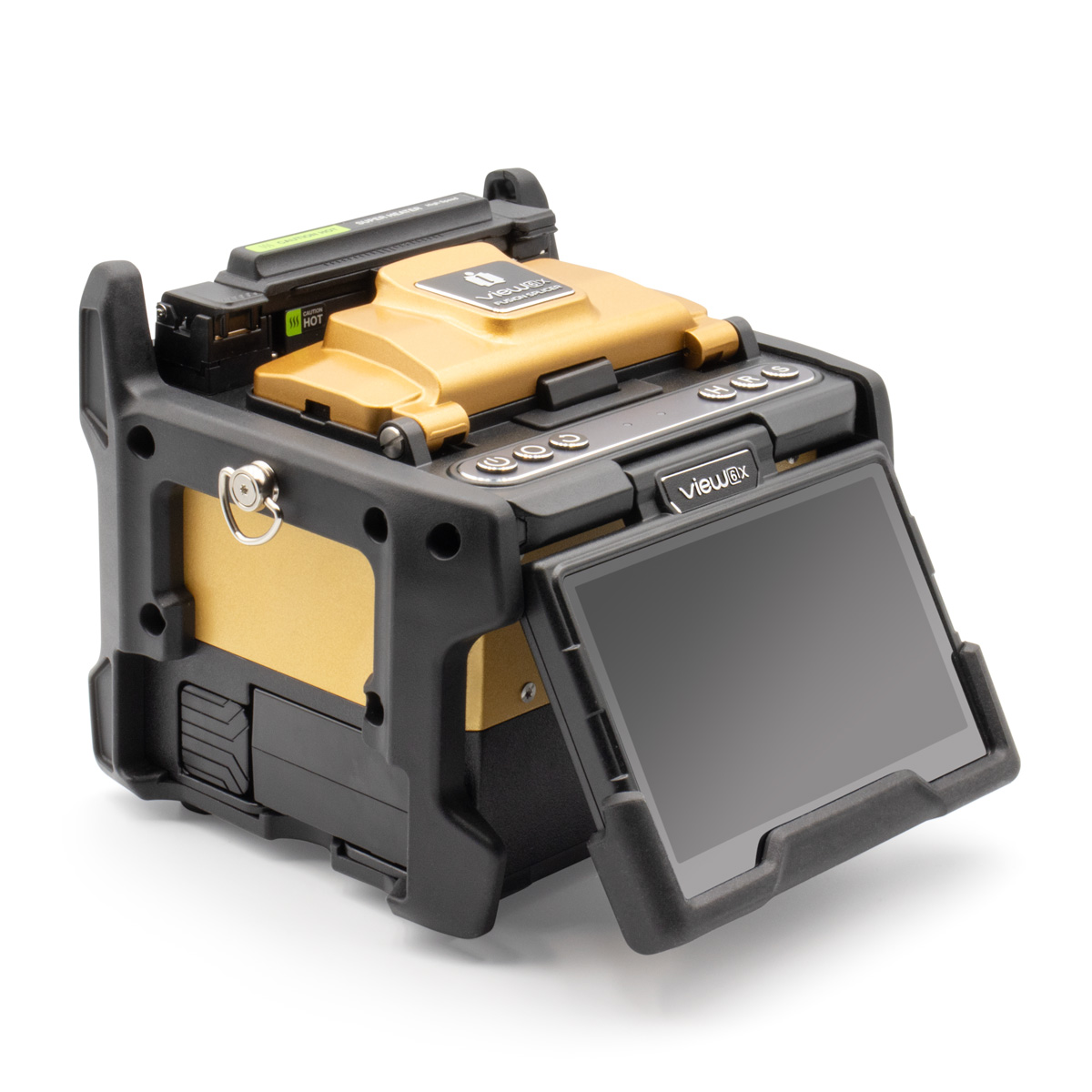

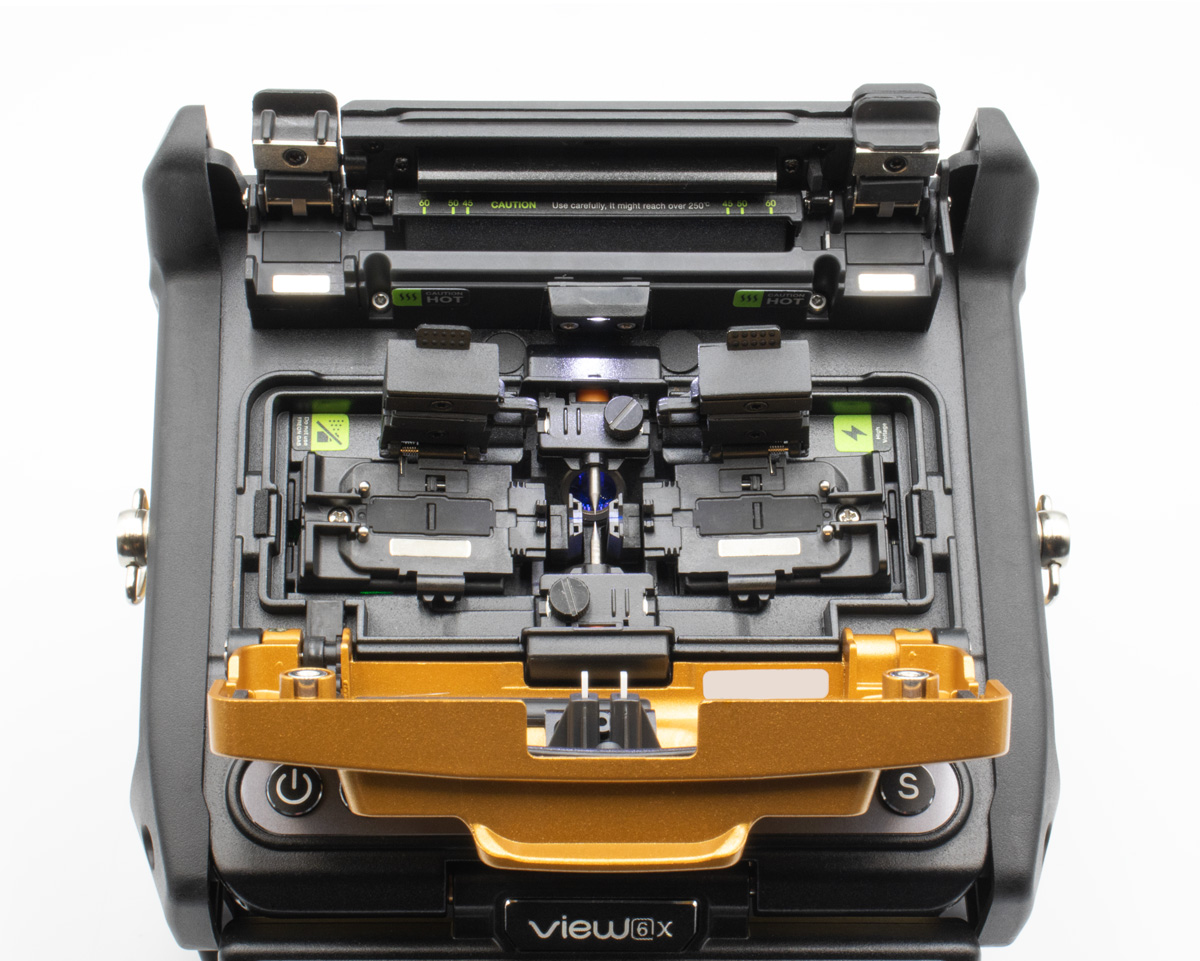

View 6X разработан с учетом требований современных волоконно-оптических систем, где точность, скорость и надежность имеют первостепенное значение. View 6X обеспечивает производительность профессионального уровня, адаптированную к быстрому характеру современных работ по монтажу и техническому обслуживанию оптоволокна.
Независимо от того, работаете ли вы над крупномасштабным внедрением или выполняете детальную стыковку в полевых условиях, View 6X неизменно обеспечивает точные и надежные результаты при сварке магистральных протяженных линий ВОЛС.
Созданный для работы в сложных условиях на стройплощадке, View 6X сочетает в себе высокую надежность с понятным и дружественным интерфейсом, который делает вашу работу эффективной и интуитивно понятной. Благодаря быстрой загрузке, быстрому соединению и нагреву, а также стабильному выравниванию сердечника, это надежный инструмент, который позволяет выполнять ваши проекты без лишних сложностей.
Особенности:
- Сверхбыстрые сварка и термоусадка оптоволокна
- 5" цветной монитор с высоким разрешением
Технические характеристики:
| Пункт | Описание |
| Модель | View 6X |
| Метод выравнивания | Выравнивание по сердцевине |
| Количество волокон | Одиночное |
| Используемые волокна | SM (ITU-T G.652 & BIF G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) / CSF (G.654) |
| Диаметр покрытия | 100 мкм – 3 мм |
| Диаметр оболочки | 80 – 150 мкм |
| Длина скола | 5 – 16 мм |
| Средние потери | SM: 0.01dB / MM: 0.01dB / DS: 0.03dB / NZDS: 0.03dB / G.657: 0.01dB |
| Возвратные потери | ≥ 60dB |
| Время сварки | Быстрый режим: 4 с / SM режим: 5 с / Auto режим: ~7 с |
| Программы сварки | Max 300 режимов |
| Функция аттенюатора | Диапазон 0.1–15 dB, шаг ≤ 0.1 dB |
| Автоматическая калибровка дуги | Да |
| Ресурс электродов | 6000 сварок |
| Программы нагрева | Max 100 режимов |
| Время нагрева | Быстрый: 9 с / Средний: 13 с (60 мм slim) |
| Типы КДЗС | 20 – 60 мм |
| Выходной порт | Type-C |
| Память сварок | 20 000 данных сварки / 20 000 изображений сварки |
| Обновление ПО | Да, через USB |
| Батарея | Емкость: 7000 мАч / ресурс: до 350 циклов (сварка + термоусадка) |
| Адаптер питания | AC 100–240 В, DC вход USB-C |
| Монитор | 5.0" цветной тач скрин |
| Увеличение | x360, x420 |
| Вес и размер | 160Ш × 131Д × 145В (с защитой) / 2.0 кг (с батареей) |
| Тест натяжения | 1.96 – 2.25 N |
Стандартная комплектация:
| № | Наименование | Кол-во |

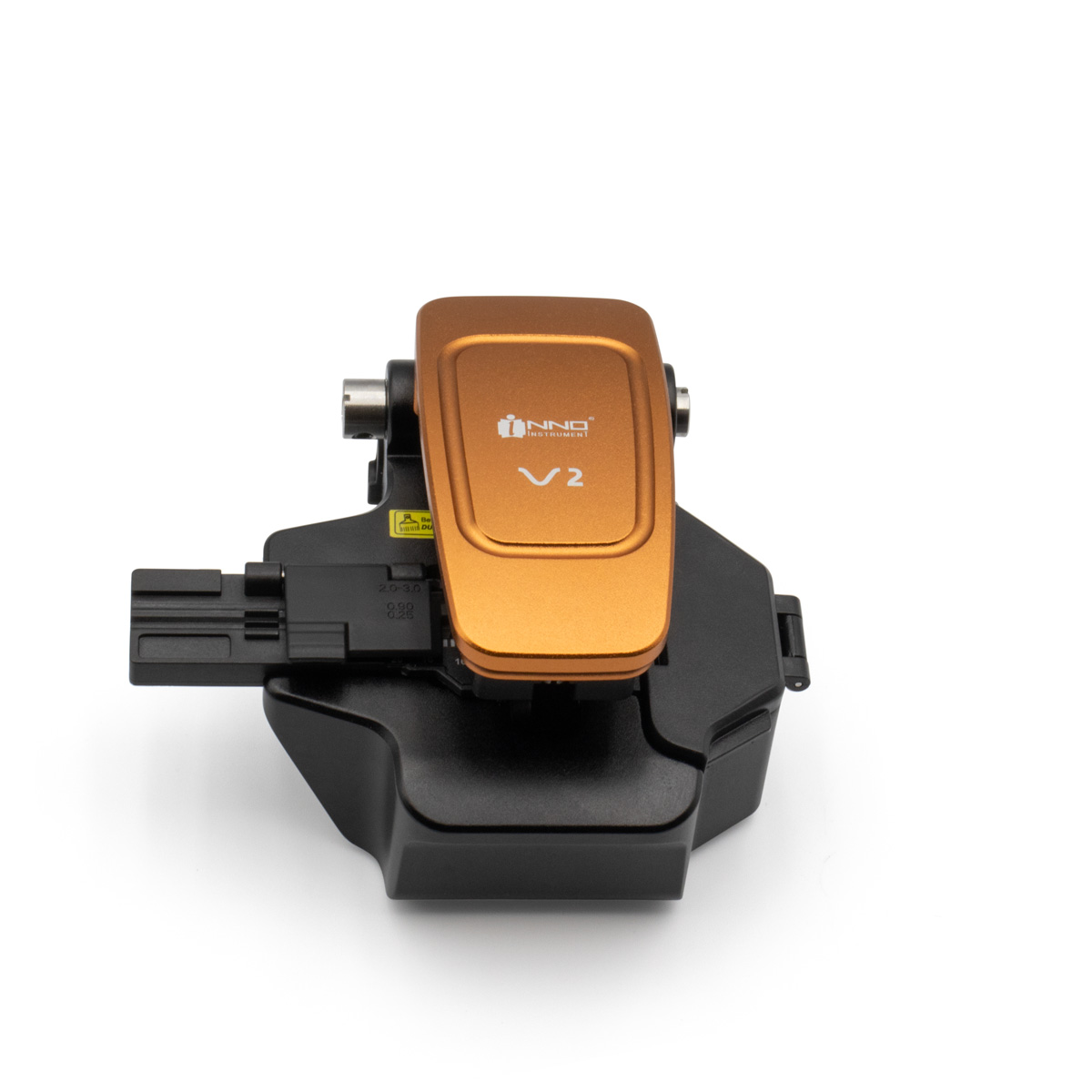

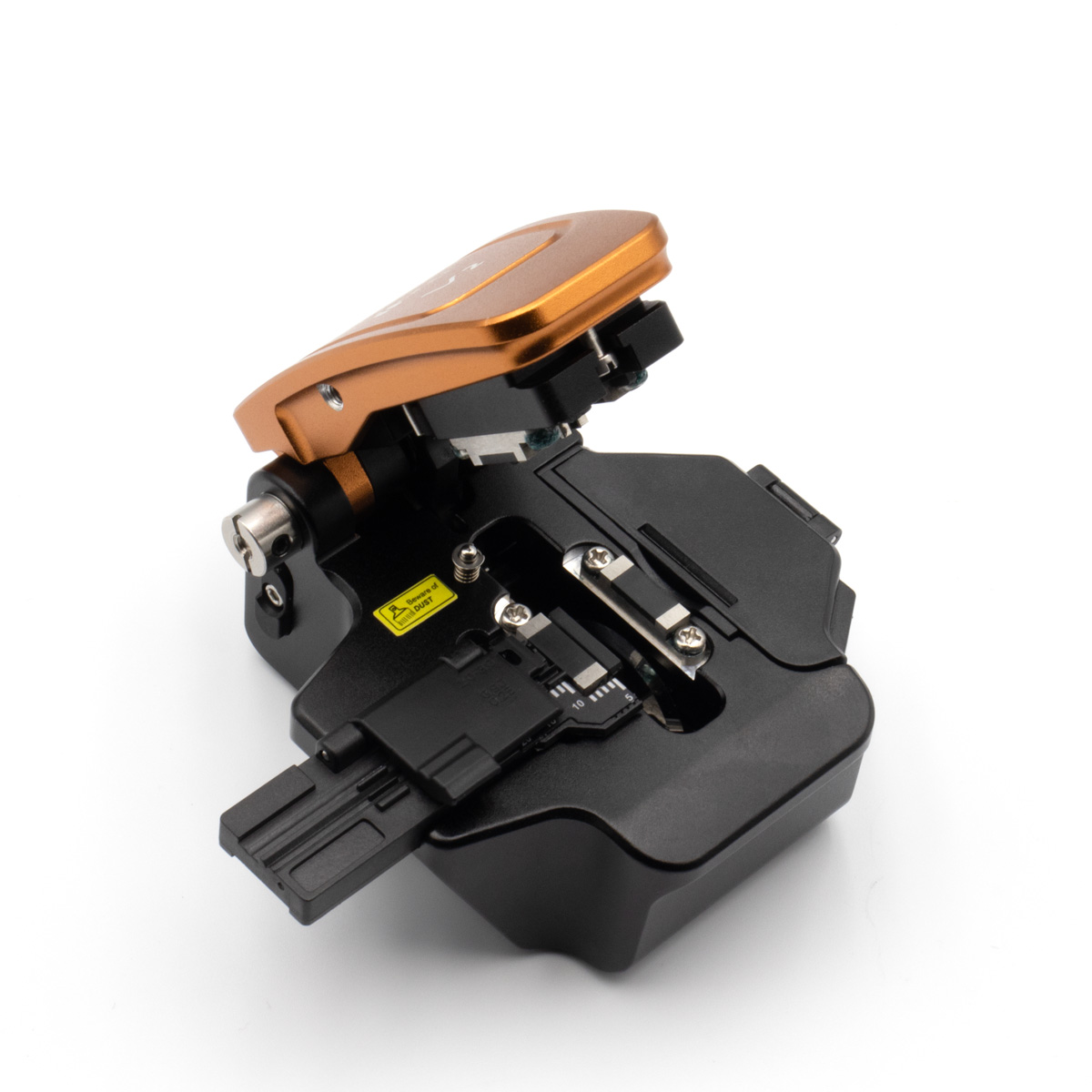

| 1 | Скалыватель (V2) | 1 шт. |
| 2 | SOC держатель (FH-SOC-R) | 1 шт. |
| 3 | SOC держатель в печке (HTS-SOC-06) | 1 шт. |
| 4 | AC адаптер (JS-180300) | 1 шт. |
| 5 | Лоток для КДЗС (CG-25) | 1 шт. |
| 6 | Электроды (E-70) | 1 шт. |
| 7 | Батарея (LBT-7000) | 1 шт. |
| 8 | Шнур питания (ACC-25) | 1 шт. |
| 9 | USB кабель (USB-9P) | 1 шт. |
| 10 | Кейс для переноски (ICC-55) | 1 шт. |
| 11 | Ремень для переноски (ST-01) | 1 шт. |
| Интерфейсы | USB-C |
| Тип волокна | SM (ITU-T G.652 & BIF G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) / CSF (G.654) |
| Диаметр волокна | 80 - 150 мкм (оболочка) |
| Диаметр покрытия свариваемого волокна | 100 мкм - 3 мм (покрытие) |
| Длина зачищаемых волокон | 5 - 16 мм |
| Количество режимов сварки / термоусадки | 300 / 100 |
| Усреднённое значение потерь на сварном соединении | SM: 0.01dB / MM: 0.01dB / DS: 0.03dB / NZDS: 0.03dB / G.657: 0.01dB |
| Коэффициент отражения от сварного соединения | ≥ 60 дБ |
| Функция внесения потерь в месте сварки | Диапазон 0.1–15 dB, шаг ≤ 0.1 dB |
| Типичное время сварки | 4 с (быстрый) / 5 с (SM) / ~7 с (Auto) |
| Типичное время термоусадки | 9-13 с (нагрев) |
| Хранение результатов сварки | 20 000 данных сварки / 20 000 изображений сварки |
| Просмотр места сварки | 5.0" цветной тач скрин |
| Увеличение места сварки | x360, x420 |
| Проверка механической прочности места сварки(тест на разрыв) | 1.96 – 2.25 N |
| Длина КДЗС | 20 - 60 мм |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | до 350 циклов (сварка + термоусадка) |
| Ресурс электродов | 6000 сварок |
| Обновление ПО | Да, через USB |
| Батарея | 7000 мАч |
| Габариты | 160Ш × 131Д × 145В (с защитой) |
| Питание | AC 100–240 В, DC вход USB-C |
| Масса | 2.0 кг (с батареей) |
Стандартная комплектация:
| № | Наименование | Кол-во |
| 1 | Скалыватель (V2) | 1 шт. |
| 2 | SOC держатель (FH-SOC-R) | 1 шт. |
| 3 | SOC держатель в печке (HTS-SOC-06) | 1 шт. |
| 4 | AC адаптер (JS-180300) | 1 шт. |
| 5 | Лоток для КДЗС (CG-25) | 1 шт. |
| 6 | Электроды (E-70) | 1 шт. |
| 7 | Батарея (LBT-7000) | 1 шт. |
| 8 | Шнур питания (ACC-25) | 1 шт. |
| 9 | USB кабель (USB-9P) | 1 шт. |
| 10 | Кейс для переноски (ICC-55) | 1 шт. |
| 11 | Ремень для переноски (ST-01) | 1 шт. |
