Оптический патч корд — важный элемент структурированных кабельных систем. Он соединяет активное оборудование с распределительными устройствами или другими компонентами сети. Разберём его устройство, виды и правила выбора.
Конструкция оптического патч корда
Типичный патч корд состоит из нескольких слоёв:
- Оптическое волокно — сердцевина кабеля, по которой передаётся световой сигнал. Может быть одномодовым (SM) или многомодовым (MM).
- Первичная оболочка (900 мкм) — тонкий защитный слой вокруг волокна. Обеспечивает базовую механическую защиту и предотвращает микроизгибы.
- Кевлар (арамидные нити) — элемент силовой защиты. Принимает на себя растягивающие нагрузки, предохраняя хрупкое волокно от повреждений.
- Внешняя оболочка — финальный защитный слой. Толщина варьируется: 1,8 мм, 2 мм или 3 мм. Выбор зависит от условий эксплуатации:
- 1,8 мм и 2 мм — для постоянной прокладки в телекоммуникационных стойках. Компактные размеры позволяют экономить место при высокой плотности монтажа. Однако такие патч корды более подвержены механическим повреждениям (перегибам, сдавливанию), поэтому требуют аккуратного обращения и фиксации.
- 3 мм — усиленная защита для сложных условий. Используется при прокладке по кабельным лоткам, в зонах с высокой механической нагрузкой, а также для подключения измерительного оборудования (рефлектометров, тестеров), где кабель часто перекладывается и подвергается изгибам.

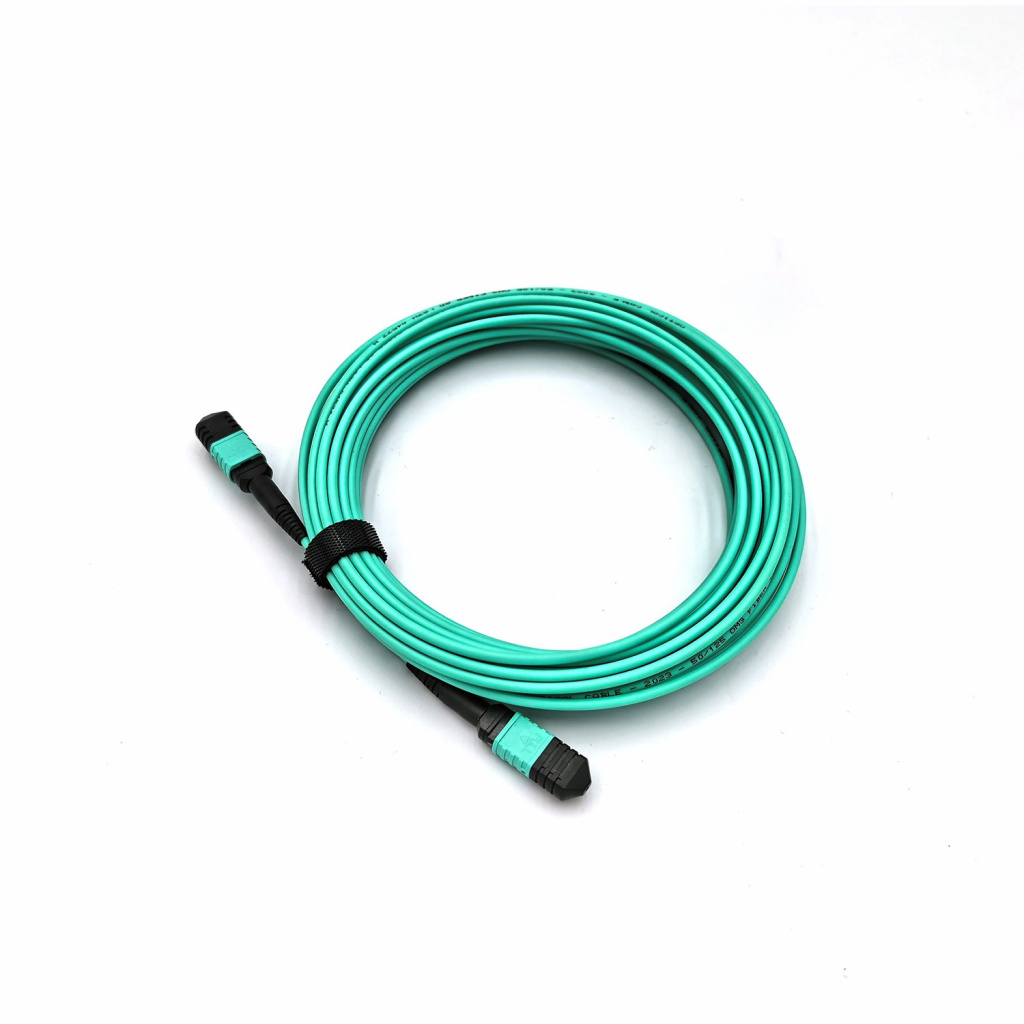

Многоволоконные патч корды с коннекторами MPO
Отдельный класс патч кордов — многоволоконные решения с коннекторами MPO (Multi fiber Push On). Их особенности:
- содержат от 4 до 32 волокон в одном разъёме;
- используют матричный принцип соединения: волокна фиксируются в пластиковом корпусе с высокой точностью выравнивания;
- обеспечивают мгновенное подключение крупных групп волокон (например, при стыковке модулей в ЦОД);
- бывают прямыми (Type A, полярность 1→1) и перекрёстными (Type B, полярность 1→12), что критично для корректной передачи сигналов;
- применяются в высокоплотных сетях: ЦОД, облачные платформы, системы 40G/100G Ethernet (где требуется параллельная передача данных по нескольким волокнам).
Где применяют MPO патчкорды:
- линии между коммутационными шкафами;
- подключение оптических кроссов высокой плотности;
- организация параллельных каналов в системах 40GBASE SR4 и 100GBASE SR10;
- модульные системы с быстрой заменой компонентов.
Цветовая маркировка оболочек
Цвет внешней оболочки указывает на тип волокна:
- Жёлтый — одномодовые патч корды (SM, 9/125 мкм). Используются для передачи данных на большие расстояния (до десятков километров).
- Оранжевый — многомодовые патч корды категории OM1 или OM2 (50/125 или 62,5/125 мкм). Подходят для локальных сетей с дальностью до 550 метров.
- Бирюзовый (голубой) — многомодовые патч корды OM3 и OM4 (50/125 мкм, оптимизированные для 850 нм). Обеспечивают высокую скорость (10 Гбит/с и выше) на расстояниях до 300–550 метров.
- Фиолетовый (маджента) — многомодовые патч корды OM5 (широкополосное многомодовое волокно). Поддерживают технологии SWDM, используются в ЦОД и высокоскоростных сетях.

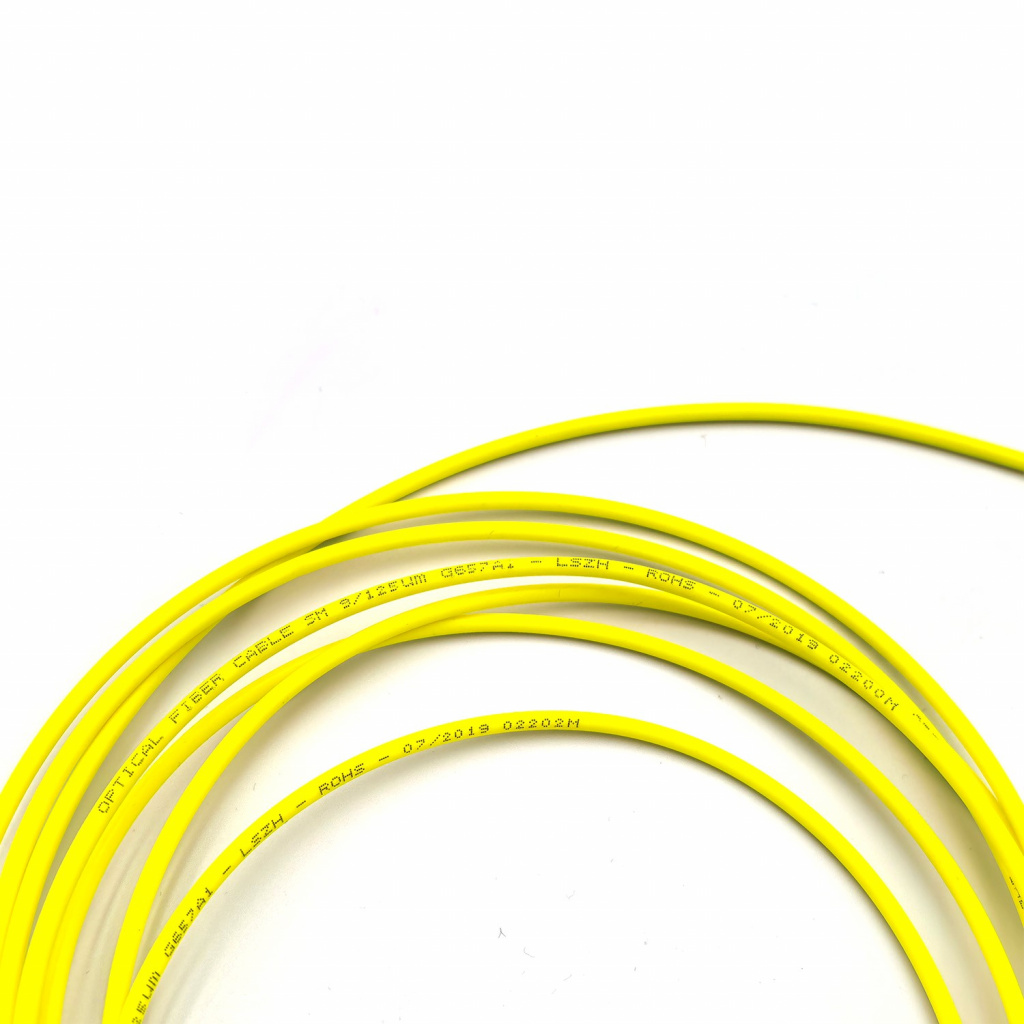

Маркировка на патч кордах
На внешней оболочке обычно наносится маркировка, содержащая ключевые параметры:
- тип волокна (SM или MM);
- диаметр сердцевины и оболочки (например, 9/125 для SM);
- категория многомодового волокна (OM1, OM2, OM3, OM4, OM5);
- метки длины кабеля;
- дата производства и серийный номер (у некоторых производителей).
- Информация об оболочке по пожарной безопасности. Обычно указывает LSZH – Low Smoke Zero Halogen, т.е. низкое дымо-газо выделение, отсутствие галогенов.
Типы патч кордов: симплексные и дуплексные
- Симплексные (simplex) — содержат одно оптическое волокно и один разъём на каждом конце. Используются там, где передача данных идёт в одном направлении или для «одноглазных» трансиверов, где передача в разные стороны идет на разных длинах волн. Например 1310/1550, а в другую сторону 1550/1310.
- Дуплексные (duplex) — состоят из двух волокон (часто объединены в общий корпус) с двумя разъёмами на каждом конце. Обеспечивают одновременную передачу данных в обоих направлениях. Как правило ими коммутируются оборудование, где два порты Tx/Rx, подключение трансиверов к линейным кроссам и т.д.
Тип полировки коннекторов
При выборе патч корда важно учитывать тип полировки торца волокна — он влияет на вносимые потери и отражение сигнала:
UPC (Ultra Physical Contact) — стандартная полировка с закруглённой поверхностью. Обеспечивает низкие вносимые потери (до 0,3 дБ) и отражение около −50 дБ. Подходит для большинства Ethernet сетей, систем передачи данных и телефонии.
APC (Angled Physical Contact) — полировка под углом 8 градусов. Снижает отражение до −65 дБ и ниже, что критично для сетей с высокой мощностью сигнала (CATV, PON, кабельное ТВ). Визуально отличается зелёным цветом корпуса коннектора.
Важно: UPC и APC несовместимы между собой. Попытка соединения приведёт к повреждению полировки и резкому росту потерь.
________________________________________
Советы по выбору оптического патч корда
- Определите тип волокна. Для магистральных линий и расстояний свыше 500 метров выбирайте SM (жёлтый). Для локальных сетей до 550 метров — MM (оранжевый, бирюзовый или фиолетовый).
- Учитывайте скорость и стандарт сети. Для 10 Гбит/с и выше используйте OM3/OM4/OM5. Для 1 Гбит/с подойдёт OM2.
- Выберите толщину оболочки. 2 мм — оптимальный вариант для серверной стойки. 3 мм — если кабель прокладывается с риском механических повреждений или для подключение измерительного оборудования.

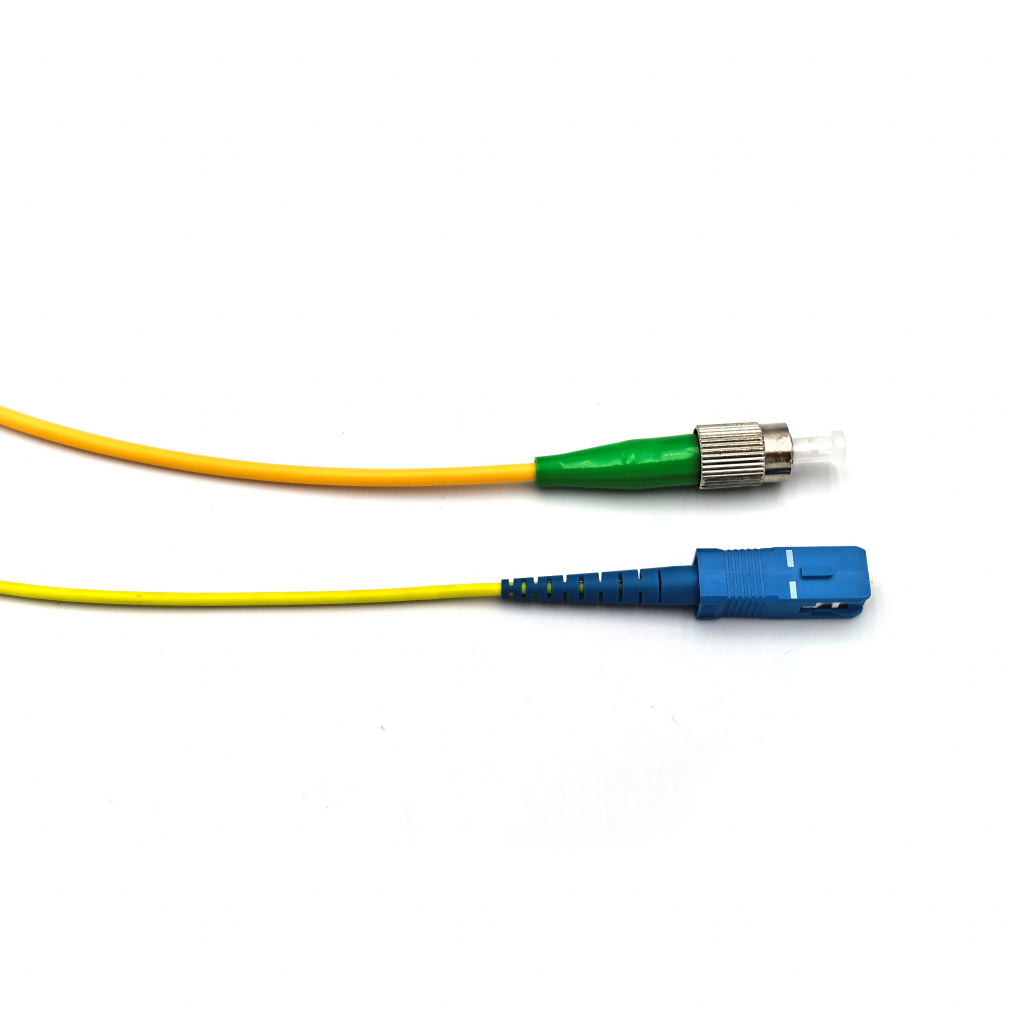

- Подберите тип разъёма. LC — компактный, популярен в ЦОД. SC — надёжен, часто используется в PON сетях с полировкой APC (зеленый коннектор). FC — с резьбовым соединением, устойчив к вибрациям. ST — классический байонетный разъём, обычно в сетях, где используются многомодовые волокна. MPO — для многоволоконных решений – ЦОД, облачные решения и т.д.
- Проверьте полярность (для дуплекса и MPO). Убедитесь, что патч корд соответствует схеме или стандарту полярности вашей системы.
- Выберите тип полировки. UPC — для стандартных сетей. APC — для CATV, PON и систем с высокой мощностью.
- Обратите внимание на качество. Выбирайте продукцию проверенных брендов с гарантией. Проверьте целостность оболочки, полировку разъёмов и маркировку на патчкорде. Уточните, что есть маркировка пожарной безопасности LSZH или аналогичная.
- Сопоставьте длину. Избегайте излишнего запаса — лишний кабель создаёт петли и риск перегибов. Стандартные длины обычно: 1 м, 2 м, 3 м, 5 м, 10 м для дроп кабелей используют 15 и 30 метров.
Заключение
Правильный выбор оптического патч корда гарантирует стабильность и надежную работы оптической линии связи. Учитывайте тип волокна, цветовую маркировку, толщину оболочки, тип разъёмов, полировку и условия эксплуатации.
Также не стоит забывать, что даже самые хорошие патчкорды перед подключением нужно проверять с помощью оптического микроскопа и проводить очистку ферул при необходимости.
Как правильно оценить состояние коннекторов и провести очистку мы рассматривали в прошлых статьях:
Анализ состояния оптических коннекторов.
Очистка оптических коннекторов.
Если сомневаетесь какие патчкорды подходят именно вам, лучше проконсультируйтесь. Ведь несоответствие типы оптического волокна, коннектора или полировки может привести к значительным потерям в сети и даже выходу из строя оборудования, что повлечет простой и значительные финансовые траты на восстановление.
